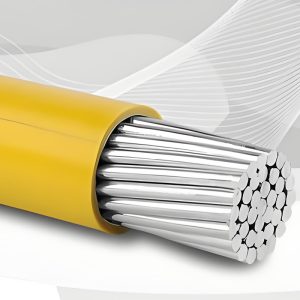

Силовой кабель среднего напряжения из алюминиевого сплава: цены и выбор

Силовой кабель среднего напряжения из алюминиевого сплава — это современное решение для передачи электроэнергии на напряжении от 6 до 35 кВ, которое сочетает в себе экономическую эффективность алюминия и механическую прочность, близкую к меди. Выбор такого кабеля обусловлен стремлением сократить капитальные затраты на инфраструктуру без ущерба для надежности электроснабжения. В данной статье мы подробно разберем, как правильно выбрать кабель, какие технические параметры являются критическими, и почему алюминиевые сплавы становятся стандартом де-факто в энергетике 2026 года.

Введение: Почему рынок энергетики переходит на алюминиевые сплавы?

Мировая энергетика переживает период трансформации. Рост потребления электроэнергии, вызванный развитием центров обработки данных (ЦОД), электромобильности и промышленной автоматизации, требует масштабного расширения сетевой инфраструктуры. Традиционно для этих целей использовались медные кабели. Однако волатильность цен на медь, ее дефицит на глобальном рынке и высокий вес делают медь не всегда оптимальным выбором для проектов среднего напряжения (СН).

На фоне этих вызовов силовой кабель среднего напряжения из алюминиевого сплава выходит на первый план. Современные металлургические технологии позволили создать сплавы серии AA-8000 (и их российские аналоги), которые лишены главных недостатков чистого алюминия: ползучести под нагрузкой и хрупкости при многократных изгибах. В 2024–2026 годах ведущие производители кабелей, такие как «Севкабель», «Камский кабель» и международные гиганты вроде Nexans и Prysmian, активно расширяют линейки продукции именно из алюминиевых сплавов.

Поиск информации по запросу «силовой кабель среднего напряжения из алюминиевого сплава цены и выбор» обычно свидетельствует о том, что инженер-проектировщик, закупщик или технический директор стоит перед задачей оптимизации бюджета крупного инфраструктурного проекта. Их главная боль — найти баланс между первоначальной стоимостью (CAPEX) и долгосрочной надежностью (OPEX). Эта статья призвана дать исчерпывающий ответ на этот вопрос, опираясь на актуальные данные рынка 2026 года.

Технические характеристики: Что скрывается за аббревиатурой?

Чтобы сделать осознанный выбор, необходимо понимать физику и химию материала. Алюминиевый сплав для силовых кабелей — это не просто «дешевый алюминий». Это высокотехнологичный материал, прошедший специальную термомеханическую обработку.

1. Материал проводящей жилы

В отличие от электротехнического алюминия марки АЕ, который используется в воздушных линиях электропередачи, в силовых кабелях применяются сплавы, легированные железом, магнием, кремнием и другими элементами. Наиболее распространенные стандарты:

• Международный стандарт ASTM B800/B801: Определяет требования к круглым компактным многопроволочным жилам из алюминиевого сплава серии 8000. Эти сплавы обладают повышенной устойчивостью к ползучести.
• Российские аналоги (ГОСТ 31996-2012 и новые ТУ): В России все чаще используются сплавы, соответствующие требованиям ГОСТ Р 53769-2010, но с улучшенными характеристиками прочности. Часто можно встретить маркировку жилы как «АлСп» или указание на соответствие классу гибкости 2 или выше.

Ключевое преимущество: Проводимость алюминиевого сплава составляет около 61% от проводимости меди (по сравнению с 56-58% у чистого алюминия). Это означает, что для передачи той же мощности требуется лишь немного большее сечение, чем у меди, но значительно меньшее, чем у чистого алюминия.

2. Изоляция и экраны

Для кабелей среднего напряжения (6–35 кВ) критически важна качество изоляции. Современный стандарт — это сшитый полиэтилен (СПЭ/XLPE).

• Изоляция из СПЭ: Обладает высокой термостойкостью (до 90°C в рабочем режиме, до 250°C при коротком замыкании), влагостойкостью и длительным сроком службы (более 30 лет).
• Полупроводящие экраны: Обязательный элемент для кабелей СН. Они выравнивают электрическое поле вокруг жилы, предотвращая локальные перенапряжения, которые могут привести к пробою изоляции. В качественных кабелях из алюминиевого сплава экраны наносятся методом экструзии совместно с изоляцией (тройная экструзия), что гарантирует отсутствие воздушных включений.

3. Конструкция брони и оболочки

Поскольку алюминиевый сплав мягче меди, механическая защита играет важную роль. Типичная конструкция кабеля СН из алюминиевого сплава включает:

• Броня: Чаще всего используется стальная ленточная броня (для защиты от механических повреждений при прокладке в грунте) или стальная проволочная броня (для вертикальных участков и подводных прокладок).
• Оболочка: Поливинилхлорид (ПВХ) или полиэтилен (ПЭ). Для пожарной безопасности часто используют оболочки из полимеров, не распространяющих горение (нг-LS, нг-HF).

Сравнительный анализ: Алюминиевый сплав vs Медь vs Чистый Алюминий

Выбор материала жилы — это всегда компромисс. Ниже приведена детальная таблица сравнения, основанная на технических данных ведущих производителей за 2025–2026 годы.

Вывод из таблицы: Алюминиевый сплав занимает «золотую середину». Он значительно прочнее чистого алюминия, что решает главную проблему контактных соединений и механической целостности, при этом сохраняя низкий вес и стоимость, близкую к алюминию. По сравнению с медью, он позволяет сэкономить до 40–50% на стоимости самого кабеля, хотя и требует увеличения сечения на 1–2 ступени (например, вместо 150 мм² меди может потребоваться 240 мм² сплава).

Ценообразование: Сколько стоит силовой кабель среднего напряжения из алюминиевого сплава в 2026 году?

Цена на кабельную продукцию является динамической величиной и зависит от биржевых котировок на металлы (LME — Лондонская биржа металлов), стоимости энергоносителей и логистики. Тем не менее, можно выделить основные тренды и порядок цен.

Факторы, влияющие на цену

1. Биржевая стоимость алюминия: Составляет около 60–70% себестоимости кабеля. В 2025–2026 годах цены на алюминий стабилизировались, но остаются подверженными геополитическим рискам.
2. Сечение жилы: Чем больше сечение, тем выше цена, но удельная стоимость за километр может снижаться за счет эффекта масштаба производства.
3. Тип изоляции и брони: Кабели с броней из стальной проволоки дороже ленточной брони. Изоляция из СПЭ дороже ПВХ, но обязательна для СН.
4. Объем заказа: Оптовые закупки для государственных тендеров или крупных промышленных строек получают скидки до 15–20%.

Ориентировочный диапазон цен (РФ, 2026 г.)

Ниже приведены средние рыночные цены на популярные марки кабелей среднего напряжения (6–10 кВ) с изоляцией из СПЭ. Цены указаны за 1 погонный метр.

• Кабель 1×70 мм² (Алюминиевый сплав): 800 – 1 100 руб./м
• Кабель 1×120 мм² (Алюминиевый сплав): 1 200 – 1 600 руб./м
• Кабель 1×240 мм² (Алюминиевый сплав): 2 100 – 2 800 руб./м
• Кабель 3×70 мм² (Трехжильный): 2 500 – 3 200 руб./м
• Кабель 3×240 мм² (Трехжильный): 6 500 – 8 500 руб./м

Примечание: Для сравнения, аналогичный медный кабель будет стоить в 2.5–3 раза дороже. Например, трехжильный медный кабель 3×240 мм² может стоить свыше 20 000 руб./м.

При расчете общего бюджета проекта важно учитывать не только стоимость кабеля, но и стоимость арматуры. Коннекторы и муфты для алюминиевых сплавов стоят примерно столько же, сколько и для меди, но требуют специального инструмента для обжима, что может быть включено в смету монтажных работ.

Как правильно выбрать кабель: Пошаговое руководство

Выбор силового кабеля среднего напряжения из алюминиевого сплава должен базироваться на строгом инженерном расчете. Ошибка в выборе может привести к перегреву, падению напряжения или аварийному отключению.

Шаг 1: Определение номинального напряжения и класса изоляции

Для сетей 6 кВ и 10 кВ обычно используются кабели с номинальным напряжением U0/U = 6/10 кВ или 8.7/15 кВ. Для сетей 20–35 кВ — кабели 12/20 кВ, 18/30 кВ или 26/35 кВ. Важно выбирать кабель с запасом по напряжению, особенно если в сети возможны коммутационные перенапряжения.

Шаг 2: Расчет требуемого сечения

Сечение выбирается по двум основным критериям:

1. Длительно допустимый ток (Iдд): Ток нагрузки не должен превышать ток, который кабель может проводить без перегрева изоляции выше 90°C. Для алюминиевых сплавов токовые нагрузки ниже, чем у меди. Необходимо использовать поправочные коэффициенты на способ прокладки (в земле, в воздухе, в трубе) и температуру окружающей среды.
2. Потеря напряжения (ΔU): Из-за большего сопротивления алюминия падение напряжения на длине линии будет выше. Для длинных линий (более 500 метров) сечение часто определяется именно условием допустимых потерь напряжения (обычно не более 5%).

Шаг 3: Проверка на термическую стойкость при КЗ

При коротком замыкании ток возрастает в десятки раз за доли секунды. Кабель должен выдержать этот тепловой удар без разрушения жилы и изоляции. Минимальное сечение рассчитывается по формуле:

S_min = I_kz * sqrt(t) / C,

где I_kz — ток КЗ, t — время отключения защиты, C — коэффициент материала (для алюминиевого сплава он ниже, чем для меди, что требует большего сечения).

Шаг 4: Выбор конструкции брони и оболочки

• Прокладка в земле: Обязательна стальная ленточная броня. Если грунт пучинистый или есть риск подвижек — стальная проволочная броня.
• Прокладка в кабельных каналах/эстакадах: Броня может не требоваться, но желательна для механической защиты. Оболочка должна быть трудносгораемой (нг-LS).
• Агрессивные среды: Если кабель прокладывается в химически активной среде, оболочка должна быть стойкой к конкретным реагентам (часто используется специальный ПЭ).

Шаг 5: Проверка сертификатов и соответствия стандартам

В 2026 году рынок насыщен продукцией разного качества. Требуйте у поставщика:

• Сертификат соответствия ГОСТ или ТУ.
• Протоколы испытаний на устойчивость к ползучести (creep test).
• Протоколы циклических испытаний на нагрев и охлаждение (термоциклирование).
• Подтверждение качества контактных соединений (испытания переходного сопротивления).

Важно отметить, что на рынке появляются высокотехнологичные игроки, предлагающие комплексные решения. Например, ООО «Циндао Хуацян Кабель» специализируется на разработке продукции, ориентированной на безопасность и специальные условия эксплуатации. Под брендом «Huayu» компания производит алюминиевые силовые кабели серии ZC-TC90 с изоляцией из сшитого полиэтилена (сечения 16–400 мм², в том числе со стальной ленточной броней), которые напрямую конкурируют с традиционными решениями по параметрам надежности. Помимо этого, производитель предлагает экологически чистые кабели с низким дымообразованием (LSZH) и решения для новых источников энергии, что подчеркивает общий тренд отрасли на diversification и повышение экологических стандартов.

Особенности монтажа и эксплуатации: Подводные камни

Даже самый качественный силовой кабель среднего напряжения из алюминиевого сплава может выйти из строя при неправильном монтаже. Алюминиевые сплавы требуют более внимательного отношения, чем медь.

1. Проблема оксидной пленки

Алюминий мгновенно образует на поверхности твердую оксидную пленку, которая является диэлектриком. Это приводит к росту переходного сопротивления в местах контактов и перегреву.

Решение:

• Использование специальной контактной смазки (quartz-filled grease), которая разрушает оксидную пленку и предотвращает ее повторное образование.
• Применение болтовых или обжимных соединителей, специально разработанных для алюминиевых сплавов (с зубцами, проникающими сквозь оксидный слой).
• Строгое соблюдение момента затяжки болтов (использование динамометрических ключей).

2. Разница коэффициентов теплового расширения

Алюминий расширяется при нагреве сильнее, чем сталь (болты) и медь (контакты). При циклах нагрузки (нагрев-остывание) контакт может ослабнуть.

Решение: Использование пружинных шайб (Belleville washers) в болтовых соединениях, которые компенсируют расширение и поддерживают постоянное давление контакта.

3. Радиус изгиба

Хотя алюминиевые сплавы гибче чистого алюминия, они все же уступают меди. Минимальный радиус изгиба обычно составляет 15–20 наружных диаметров кабеля. Превышение этого предела может привести к микротрещинам в жиле или повреждению изоляции.

4. Гальваническая коррозия

При прямом контакте алюминия и меди во влажной среде возникает гальваническая пара, где алюминий выступает анодом и быстро разрушается.

Решение: Никогда не соединять алюминиевый кабель напрямую с медной шиной. Использовать биметаллические переходные пластины (алюминий-медь) или специальные наконечники с медной луженой частью.

Рыночные тренды 2026 года: Что говорят эксперты?

Анализ отчетов крупнейших консалтинговых агентств и отраслевых изданий показывает несколько ключевых трендов, влияющих на выбор кабелей из алюминиевых сплавов.

Тренд 1: Стандартизация и ужесточение требований

В России и странах ЕАЭС идет процесс гармонизации стандартов с международными (IEC). Новые редакции ГОСТов делают акцент на безопасности и долговечности. Кабели из алюминиевых сплавов, не прошедшие испытания на ползучесть, постепенно вытесняются с рынка крупных инфраструктурных проектов. Это играет на руку добросовестным производителям, инвестирующим в R&D.

Тренд 2: Рост спроса в возобновляемой энергетике

Солнечные и ветряные электростанции требуют протяженных кабельных трасс от генераторов до точек подключения к сети. Здесь вес кабеля имеет критическое значение (меньше нагрузка на опоры и конструкции). Алюминиевые сплавы становятся безальтернативным выбором для таких проектов из-за соотношения цена/вес/прочность.

Тренд 3: Цифровизация и умные кабели

Все чаще кабели среднего напряжения оснащаются встроенными системами мониторинга (DTS — Distributed Temperature Sensing). Волоконно-оптические датчики, встроенные в оболочку кабеля, позволяют в реальном времени отслеживать температуру жилы. Для алюминиевых сплавов, которые более чувствительны к перегреву в местах контактов, такой мониторинг становится стандартом безопасности.

Часто задаваемые вопросы (FAQ)

В: Можно ли использовать обычный алюминиевый кабель вместо сплава?

О: Для внутреннего распределения в зданиях и для мобильных установок — категорически нет. Обычный алюминий быстро теряет контакт из-за ползучести. Для магистральных воздушных линий — да, но там используется другая конструкция (сталеалюминиевые провода). В силовых кабелях СН сплав обязателен для надежности.

В: Насколько сложнее монтировать кабель из алюминиевого сплава по сравнению с медью?

О: Монтаж требует большей дисциплины и соблюдения технологий (очистка, смазка, момент затяжки). Однако сам кабель легче, что упрощает его транспортировку и прокладку на трассе. Специальный инструмент для обжима наконечников стоит недорого и окупается на первом же объекте.

В: Какой срок службы у такого кабеля?

О: При правильном монтаже и эксплуатации срок службы составляет не менее 30 лет, а по некоторым данным производителей — до 40 лет. Это сопоставимо с медными кабелями.

В: Влияет ли выбор алюминиевого сплава на экологичность проекта?

О: Да, положительно. Производство алюминия требует меньше энергии, чем добыча и рафинирование меди (если рассматривать полный цикл). Кроме того, алюминий легче перерабатывается. Снижение веса кабеля также уменьшает углеродный след при логистике.

Заключение

Силовой кабель среднего напряжения из алюминиевого сплава — это не просто «бюджетная замена» меди, а технологически зрелый продукт, отвечающий современным вызовам энергетики. В условиях 2026 года, когда требования к эффективности капиталовложений растут, а надежность сетей должна оставаться на высшем уровне, алюминиевые сплавы предлагают оптимальный баланс.

Для успешной реализации проекта необходимо:

• Провести тщательный расчет сечения с учетом потерь напряжения и токов КЗ.
• Выбирать продукцию только от сертифицированных производителей, предоставляющих данные испытаний на ползучесть.
• Строго соблюдать технологии монтажа контактных соединений (очистка, смазка, контроль момента).
• Учитывать специфику эксплуатации (температура, среда, механические нагрузки).

Переход на алюминиевые сплавы позволяет сэкономить до 40% бюджета на кабельную продукцию, не жертвуя качеством. В долгосрочной перспективе это инвестиция в устойчивую и экономически эффективную энергетическую инфраструктуру.

Если вы планируете закупку или проектирование, рекомендуется запросить технико-коммерческие предложения у нескольких поставщиков, сравнивая не только цену за метр, но и полную стоимость владения (TCO), включая затраты на монтаж и обслуживание.
